16-3 SNMP 協定
16-3-1 SNMP 協定堆疊

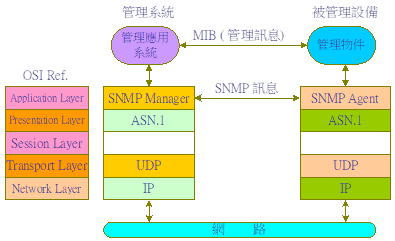

圖 16-2 為 SNMP 網路管理的通訊協定堆疊，在傳輸層使用非連接方式的『使用者電報傳輸』（User Datagram Protocol, UDP），連接到 UDP 161 埠口上，也就是說，SNMP Manager 和 SNMP Agent 之間是透過 UDP 161 埠口通訊。但 SNMP Manager 是利用 UDP 162 埠口來接收 Agent 所傳送過來的 Trap 訊息。資料表現層為管理物件資料的表示法，SNMP 使用標準化的『抽象語意表示法』（Abstract Syntax Notation - One, ASN-1）來編碼，使不同廠商之間的網路設備可以互相管理，亦是，在 SNMP Manager 和 SNMP Agent 之間所傳遞的訊息都以 ASN-1 格式包裝（請參考 16-4 節），才能達到異質電腦設備之間的網路管理。
圖 16-2 SNMP 通訊協定之堆疊架構
16-3-2 SNMP 協定資料單元

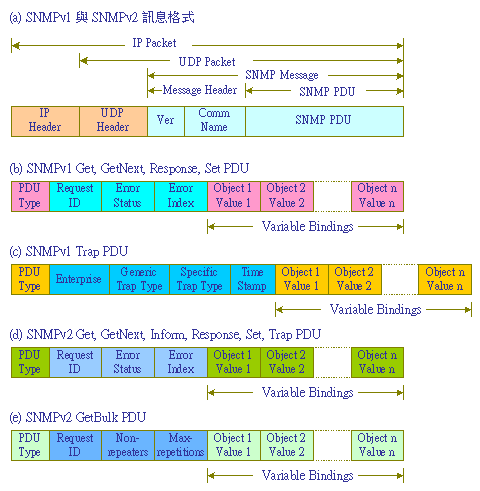

圖 16-3 顯示 SNMPv1 與 SNMP v2 協定資料單元的格式，基本上，SMNP 訊息是透過 UDP 封包包裝，而以 IP 封包傳送，兩個版本在訊息標頭（SNMP Header）上都是一樣，但兩個版本的 SNMP PDU（Protocol Data Unit）會依照各種命令而不相同。一般在 SNMPv2 的環境裡無法直接使用 SNMPv1 的訊息格式，以及從事於管理工作，必須透過一個管理代理者的處理，這在 RFC 2089 中有詳細規範。以下說明各訊息欄位之功能：
(A) 訊息標頭（Message Header）
訊息標頭包含兩個欄位（圖 16-3 (a)）：
● 版本（Version）：表示該 SNMP 封包的版本，0 表示 SNMPv1；1 表示 SNMPv2。
● 共同體（Community）：表示某一管理群組織的共同體名稱，一般內定值為 Public。
(B) SNMPv1 一般協定資料單元
SNMPv1 的一般『協定資料單元』（Protocol Data Unit, PDU）包含有：Get、GetNext、Response 與 Set PDU 格式，它們的 PDU 格式都是相同，如圖 16-3 (b) 所示，各欄位功能如下：
▼ PDU Type：表示本 PDU 的命令型態：
0 → Get-Request
1 → Get-Next-Request
2 → Set Request
3 → Get-Response
▼ Request ID：當 SNMP Manager 下達某一命令，都會針對每一命令編碼一個 Request ID（隨機變數），SNMP Agent 回應時，再針對哪一個 Request ID 回應訊息。
▼ Error Status：Set-Response PDU存放發生錯誤訊息。如果 SNMP Manager 所下達的命令無法達成時，便依照錯誤狀態回應給 SNMP Manager。其它命令（Set、Get、GetNext）沒有使用此欄位。
▼ Error Index：Set-Response PDU 存放錯誤發生的索引位置，表示錯誤是發生在後面可變連結（Variable Bindings）上哪一位置上的管理物件。
▼ 管理物件：每一管理物件以《物件名稱，數值》（Object-n, Value-n）來表示，可串接不定長度（依照 UDP 封包長度而定）。如果是 Get 與 GetNext 命令將不理會物件的數值（Value），如果是 Set 命令表示設定物件的數值，而 Response 表示回應物件的數值內容。
圖 16-3 SNMPv1 與 SNMPv2 訊息格式
(C) SNMPv1 Trap 協定資料單元
圖 16-3 (c) 顯示 SNMPv1 Trap PDU 格式，其中 PDU Type = 4，管理物件的表示也和一般 PDU 相同，其餘各欄位功能如下：
▼ Enterprise：標示所產生 Trap 的管理物件型態。
▼ Agent Address：提供 Trap 管理物件的 SNMP Agent 位址。
▼ Generic Trap Type：一般 Trap 型態。
▼ Specific Trap Code：在 Trap 型態中的一個特殊編碼。
▼ Time Stamp：表示所發生 Trap 的時間戳記。
(D) SNMPv2 一般協定資料單元
圖 16-3 (d) 顯示 SNMPv2 一般資料協定單元（PDU）的訊息格式，它可能是 Get、GetNext、Set、Response、Inform或 Trap 命令，其中除了 PDU Type 欄位和 SNMPv1 不同外，其它欄位都相同，PDU Type 表示如下：
0 → Get-Request
1 → Get-Next-Request
2 → Set Request
3 → Get-Response
4 → 不使用（為了避開 SNMPv1）
5 → Get-Bulk-Request（不同的 PDU 格式）
6 → Inform-Request
7 → SNMPv2 Trap
(E) Get-Bulk-Request 協定資料單元
圖 16-3 (d) 為 GetBulk 的 PDU 格式，其中 PDU Type = 5，其它各欄位功能如下：
● Request ID：一個隨機變數的號碼，表示本訊息的編號，SNMP Agent 回應時，可標明依照哪一個要求回應訊訊息。
● Non-repeaters：描述本要求訊息中後面可變連結（Variable Binding）中物件事項（Object Instances）不要超過一次擷取資料的數量。
● Max-repetitions：定義最大可以重複擷取的次數，而這些管理物件未在 Non-repeater 上被註明不可重複擷取。
在 SNMPv1 協定只有定義五種錯誤訊息（Error Status），到了 SNMPv2 增加了 13 種錯誤訊息，主要是由 Response PDU 回應要求時，顯示管理訊息存取錯誤的狀態，我們由訊息名稱大略可以了解它的功能：
▲ noError(0)：正常動作，沒有錯誤。
▲ tooBig(1)：給變數的數值太長。
▲ noSuchName(2)：沒有此變數名稱。（與 Proxy 相容）
▲ badValue(3)：給變數數值錯誤。（與 Proxy 相容）
▲ readOnly(4)：該變數只能讀取不可寫入。（與 Proxy 相容）
▲ GenErr(5)：一般性的錯誤。
▲ noAccess(6)：表示該變數是不可存取的。
▲ wrongLength(8)：長度錯誤。
▲ wrongEncoding(9)：編碼錯誤。
▲ wrongValue(9)：給變數的數值錯誤。
▲ noCreation(11)：該變數是不可開啟的。
▲ inconsistentValue(12)：數值資料型態不一致性錯誤。
▲ resourceUnavailabe(13)：資源無效。
▲ commitFailed(14)：確認失敗。
▲ undoFailed(15)：重複執行失敗。
▲ authorizationError(16)：認證錯誤。
▲ notWritable(17)：該變數不可寫入。
▲ inconsistentName(18)：名稱不一制性的錯誤。
