4-4 IP 協定 分析
4-4-1 IP 擷取與分析 - Wireshark (A) 系統分析 在 TCP/IP 網路上除傳遞控制訊息(如 ARP、RARP、ICMP)外，應用服務大多使用 IP 封包傳送訊息，因此，只要隨便執行某一服務，即可擷取到 IP 封包。我們利用 chrome 瀏覽網頁就可以。

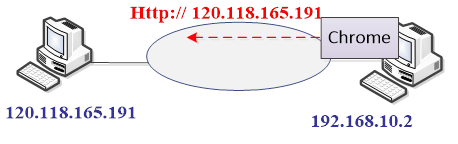

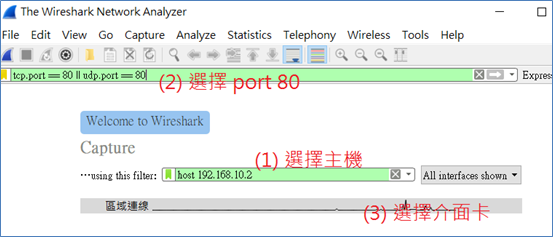

圖 4-13 擷取 IP 封包網路 (B) 擷取工具 我們需要用到下列工具： █ Wireshark 網路封包分析器(安裝於 Windows 7)、 █ 在 Windows 7/10 瀏覽器開啟某一個網站。 (C) 擷取封包步驟 (1) 開啟Windows 命令提示字元，執行 ipconfig 命令，觀察工作站的 IP 位址。(如 192.168.10.2) (2) 開啟Wireshark █ 選擇擷取篩選條件：主機封包，如 192.168.10.2。 █ 選擇顯示過濾條件：80/tcp、80/utp。 █ 選擇擷取介面卡：區域網路連線。

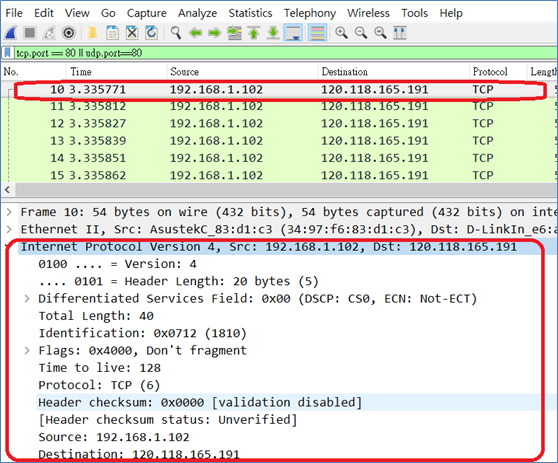

(3) 在 Windows上聯覽某一網站(如 www.tsnien.idv.tw) (4) 在 Wireshark 視窗按暫停，即可分析擷取到的。 (D) IP 協定分析 下圖為擷取到的封包，我們隨意分析某一封包即可。
吾人選擇某一筆 TCP 封包，再開啟『協定分析視窗』下的 IP 標頭分析，可以比較出各個欄位的內容，如下： ● Version：4 ● IHL：0x0101 ● Type of Service：0x00 ● Total Length： 20 ● Identification：0x0712 ● Flags：0x4000 ● Fragmentation：Don't fragment ● Time to Live：128 ● Protocol：TCP (6) ● Header Checksum：0x0000 ● Source Address：192.168.1.102 ● Destination Address：120.118.165.191 ● Date：TCP Data 4-4-2 IP 擷取與分析 – Packet Tracer (A) 系統分析 在 TCP/IP 網路上除傳遞控制訊息(如 ARP、RARP、ICMP)外，應用服務大多使用 IP 封包傳送訊息，因此，只要執行某一服務(Http 服務)，即可擷取到 IP 封包。 (B) 網路規劃 吾人利用 Packet Tracer 設計一個簡單網路，包含有三個 PC 電腦，期望網路環境如下： 境如下：

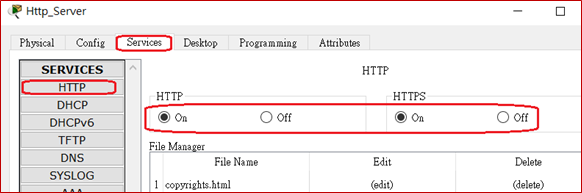

因此，我們需要在 Packet Tracer 上選擇下列裝置： (1) Hub-PT：模擬集線器 (Hub) 一只。提供 PC 電腦之間連線。 (2) PC-PT：模擬 PC 主機二只。PC0 與 PC1 主機使用。 (3) Server-PT：模擬伺服器主機一只。開啟 HTTP Service，如下：

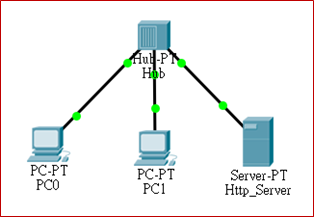

(4) 規劃網路如下：(請下載 IP 封包擷取.pkt)

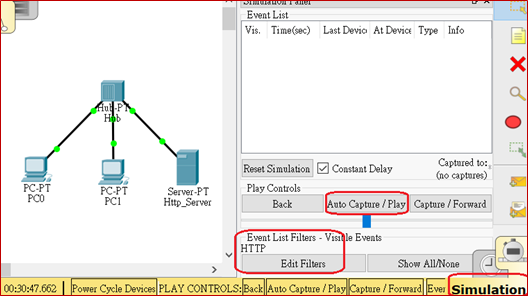

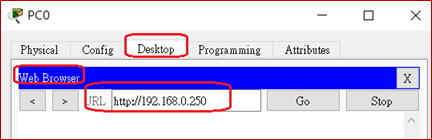

(C) 網路設定 █ 集線器 Hub 不需任何設定。 █ PC0 與 PC2 須設定相關網路參數，如下(如 PC0)：Gateway = 192.168.0.254、DBS Server = 168.95.1.1、IP Address = 192.168.0.1、Subnet Mask = 255.255.255.0。 █ Http_Service：Gateway = 192.168.0.254、DBS Server = 168.95.1.1、IP Address = 192.168.0.250、Subnet Mask = 255.255.255.0。 (D) 擷取封包步驟 (1) 步驟 1：Packet Tracer 採用 Simulation 模式，編輯 Edit Filters ，點選 HTTP，表示只擷取 HTTP 封包。 (2) 步驟 2：再由 PC0 上瀏覽 Web Server 如下：(點選 PC0 -> Desktop -> Web Browser ->)

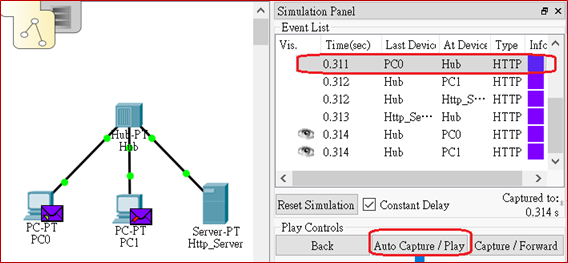

(3) 步驟 3：在 packet Tracer 上按『Auto Capture/Play』暫停。 (E) IP 協定分析 (1) 步驟 1：在 Packet Tracer 按 『Auto Capture/Play』，則可觀察到擷取到 HTTP 的封包。

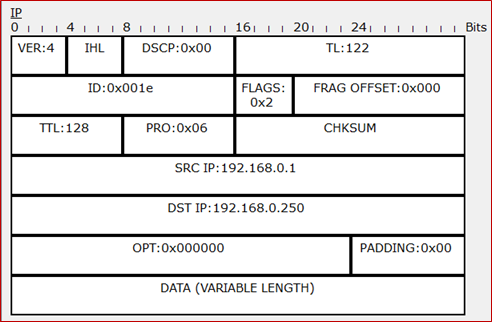

(2) 步驟 2：分析 IP 封包標頭，如下：
● TTL=128、PRO=0x06。 ● SRC IP = 192.168.0.1。 ● DST IP = 192.168.0.250。 |
