4-7 TCP 協定分析
4-7-1 TCP 擷取與分析 - Wireshark (A) 系統分析 欲擷取 TCP 連線封包很容易，網路應用系統大多採用 TCP 協定，吾人在 Windows 上瀏覽某一網站(www.tsnien.idv.tw)，再擷取 httpd 封包即可。

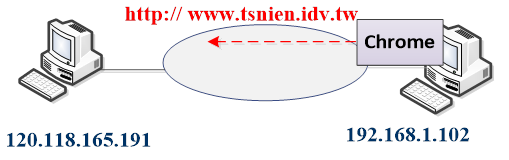

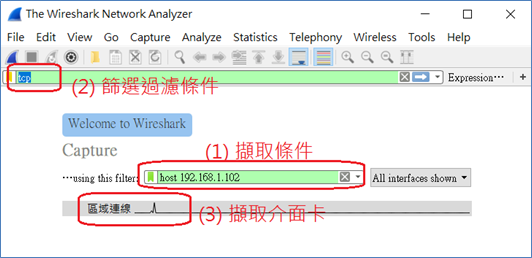

圖 4-24 TCP 封包擷取網路 (B) 擷取工具 此實習題目，需要用到下列工具： █ Wireshark 網路封包分析器(安裝於 Windows 7) █ Windows 上瀏覽 www.tsnien.idv.tw 網頁。 (C) 擷取封包步驟 (1) 開啟Wireshark： █ 擷取條件：host 192.168.1.102 (windows IP)、 █ 顯示篩選條件：tcp、 █ 再選擇介面卡，如下：

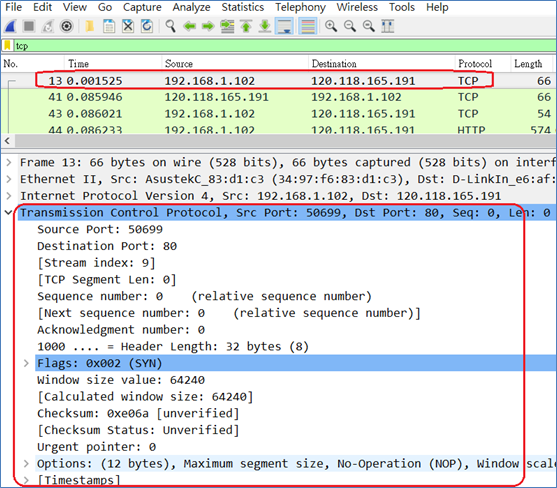

(2) Windows 上瀏覽 www.tsnien.idv.tw 網頁。 (D) TCP 協定分析 (D-1) 客戶端建立連線封包 由上圖中第 13 封包是客戶端要求建立連線的封包。各欄位分析如下：(僅說明重要欄位，其他請自行比較參考) █ IP 封包標頭，如下： ● Source：192.168.1.102 ● Destination：120.118.165.191 (www.tsnien.idv.tw) ● Protocol：TCP
█ TCP 封包標頭，如下： ● Source Port：50699 ● Destination Port：80 ● Sequence Number：0 ● Acknowledge Number：0 ● Flags：0x002 (SYN)(客戶端要求連線) ● Window size value0：64240 (D-2) 伺服端回應同意連線封包： 第 41 封包是伺服端同意連線的封包。各欄位分析如下：(僅說明重要欄位，其他請自行比較參考) █ IP 封包標頭，如下： ● Source：120.118.165.191 (www.tsnien.idv.tw) ● Destination：192.168.1.102 ● Protocol：TCP

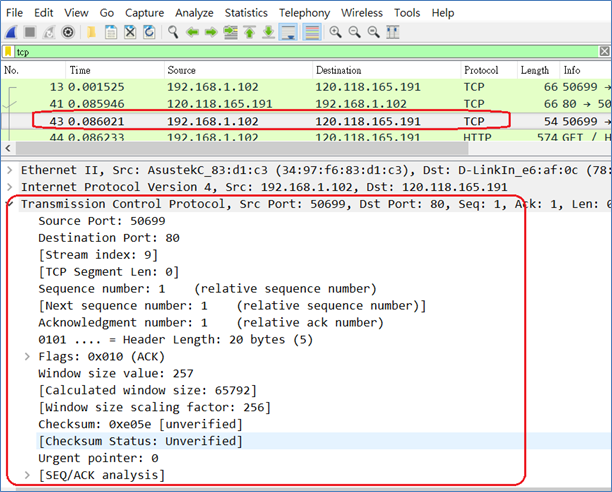

█ TCP 封包標頭，如下： ● Source Port：80 ● Destination Port：50699 ● Sequence Number：0 ● Acknowledge Number：1 ● Flags：0x012 (SYN, ACK)(伺服端同意連線) (D-3) 客戶端確認連線成功： 第 43 封包是客戶端確認連線成功。各欄位分析如下：(僅說明重要欄位，其他請自行比較參考) █ IP 封包標頭，如下： ● Source：192.168.1.102 ● Destination：120.118.165.191 (www.tsnien.idv.tw) ● Protocol：TCP
█ TCP 封包標頭，如下： ● Source Port：50699 ● Destination Port：80 ● Sequence Number：1 ● Acknowledge Number：1 ● Flags：0x010 ( ACK)(客戶端確認連線成功) 4-7-2 TCP 擷取與分析 – Packet Tracer (A) 系統分析 欲擷取 TCP 連線封包很容易，網路應用系統大多採用 TCP 協定，吾人在 PC 瀏覽某一網站，再擷取 httpd 封包即可。 (B) 網路規劃 吾人利用 Packet Tracer 設計一個簡單網路，包含有三個 PC 電腦，期望網路環境如下：

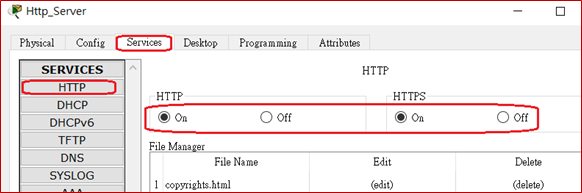

因此，我們需要在 Packet Tracer 上選擇下列裝置： (1) Hub-PT：模擬集線器 (Hub) 一只。提供 PC 電腦之間連線。 (2) PC-PT：模擬 PC 主機一只。PC0主機使用。 (3) Server-PT：模擬伺服器主機一只。開啟 HTTP Service，如下：
(4) 規劃網路如下：(請下載 TCP 封包擷取.pkt)

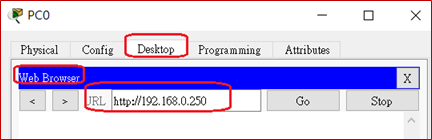

(C) 網路設定 █ 集線器 Hub 不需任何設定。 █ PC0 與 PC2 須設定相關網路參數，如下(如 PC0)：Gateway = 192.168.0.254、DBS Server = 168.95.1.1、IP Address = 192.168.0.1、Subnet Mask = 255.255.255.0。 █ Http_Service：Gateway = 192.168.0.254、DBS Server = 168.95.1.1、IP Address = 192.168.0.250、Subnet Mask = 255.255.255.0。 (D) 擷取封包步驟 (1) 步驟 1：Packet Tracer 採用 Simulation 模式，編輯 Edit Filters ，點選 TCP，表示只擷取 TCP 封包。 (2) 步驟 2：再由 PC0 上瀏覽 Http_Server 網頁：(點選 PC0 -> Desktop -> Web Browser)

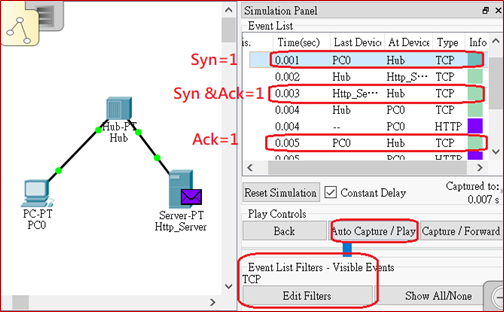

(3) 步驟 3：在 packet Tracer 上按『Auto Capture/Play』暫停。 (E) TCP 協定分析 (1) 步驟 1：在 Packet Tracer 按 『Auto Capture/Play』，則可觀察到擷取到 TCP 的封包。

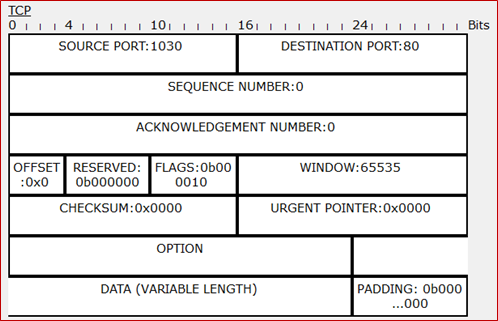

(2) 步驟 2：分析『客戶端建立連線』(Seq = 1)封包標頭，如下：

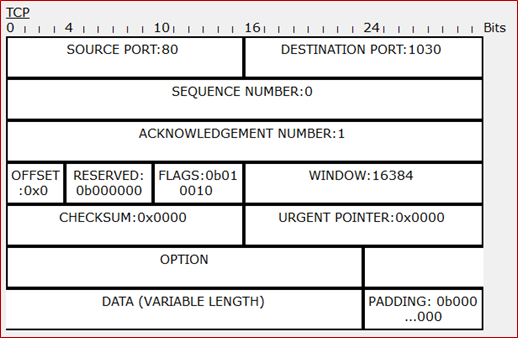

● Source Port = 1030、Destination Port = 80。 ● Seq Num = 0、Ack Num = 0。 ● Flags = 0b000010(0x02)(Syn = 1)。 (3) 步驟 3：分析『伺服端同意連線』(Seq = 1、Ack = 1)封包標頭，如下：

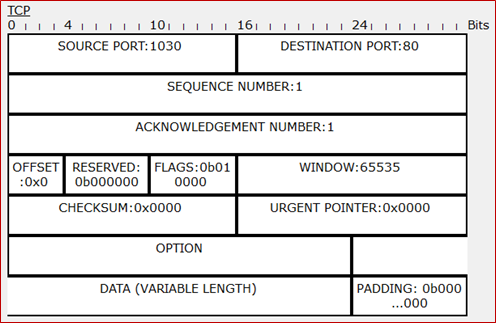

● Source Port = 80、Destination Port = 1030。 ● Seq Num = 0、Ack Num = 1。 ● Flags = 0b010010(0x12)(Ack = 1 & Syn = 1)。 (4) 步驟 4：分析『客戶端確認連線』(Ack = 1)封包標頭，如下：
● Source Port = 1030、Destination Port = 80。 ● Seq Num = 1、Ack Num = 1。 ● Flags = 0b010000(0x10)(Ack = 1)。
|
