9-7
屏蔽路由器防火牆
內容：
9-7-1
屏蔽路由器網路規劃

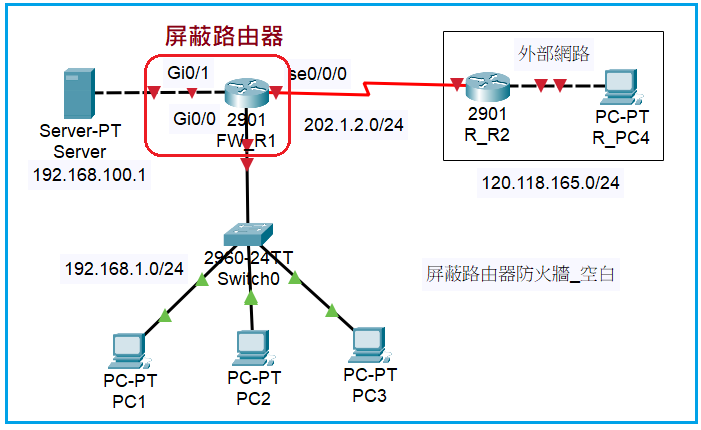

吾人期望規劃一套簡單的屏蔽路由器網路，網路架構如圖
9-17-8 所示。(請匯入『屏蔽路由器防火牆_空白.pkg』)。
圖
9-17-8
屏蔽路由器網路
(A)
網路環境規劃
(如同圖
9-10，設定步驟如
9-3-2
節不再重複)
|
網路區段 |
gateway |
主機 |
IP
位址 |
連結介面 |
|
192.168.1.0/24 |
192.168.1.254 |
PC1 |
192.168.1.1 |
SW1(fa0/1) |
|
PC2 |
192.168.1.2 |
SW1(fa0/2) |
|
PC3 |
192.168.1.3 |
SW1(fa0/3) |
|
192.168.100.0 |
192.168.100.254 |
Server |
192.168.100.1 |
Gi0/1(FW_R1) |
|
120.118.166.0/24 |
120.118.166.254 |
R_PC4 |
120.118.166.1 |
SW2(fa0/1) |
(B)
網路環境規劃
本網路使用了
2 只路由器，其網路介面卡規劃如下：
|
Router |
Router port |
IP
位址 |
Switch port |
|
FW_R1 |
Gi0/0 |
192.168.1.254 |
SW1(Gi0/1) |
|
Gi0/1 |
192.168.100.254 |
Server |
|
Se0/0/0 |
202.1.2.1 |
R2(S0/0/0) |
|
R_R2 |
Se0/0/0(DCE) |
202.1.2.2 |
R1(Gi0/0) |
|
Gi0/0 |
120.118.166.254 |
R_PC4 |
(C) RIPv2
規劃
|
Router |
Network_1 |
Network_2 |
Network_3 |
|
FW_R1 |
192.168.1.0 |
192.168.100.0 |
202.1.2.0 |
|
R_R2 |
202.1.2.0 |
120.118.166.0 |
|
9-7-2
路由器介面與
RIPv2
設定
(A) FW_R1路由器設定
|
FW_R1>en
FW_R1#config ter
FW_R1(config)#int
Gi0/0
FW_R1(config-if)#ip
address 192.168.1.254 255.255.255.0
FW_R1(config-if)#no
shutdown
FW_R1(config-if)#int
Gi0/1
FW_R1(config-if)#ip
address 192.168.100.254 255.255.255.0
FW_R1(config-if)#no
shutdown
FW_R1(config-if)#int
s0/0/0
FW_R1(config-if)#ip
address 202.1.2.1 255.255.255.0
FW_R1(config-if)#bandwidth
100
FW_R1(config-if)#no
shutdown
FW_R1(config-if)#exit
FW_R1(config)#ip
routing
FW_R1(config)#router
rip
FW_R1(config-router)#version
2
FW_R1(config-router)#network
192.168.1.0
FW_R1(config-router)#network
192.168.100.0
FW_R1(config-router)#network
202.1.2.0
FW_R1(config-router)#ip
route 0.0.0.0 0.0.0.0 202.1.2.2
FW_R1(config)#exit |
(B) R_R2
路由器設定
|
R_R2>en
R_R2#config ter
R_R2(config)#int
s0/0/0
R_R2(config-if)#ip
address 202.1.2.2 255.255.255.0
R_R2(config-if)#bandwidth
100
R_R2(config-if)#clock
rate 56000
R_R2(config-if)#no
shutdown
R_R2(config-if)#int
Gi0/0
R_R2(config-if)#ip
address 120.118.166.254 255.255.255.0
R_R2(config-if)#no
shutdown
R_R2(config-if)#exit
R_R2(config)#ip
routing
R_R2(config)#router
rip
R_R2(config-router)#version
2
R_R2(config-router)#network
202.1.2.0
R_R2(config-router)#network
120.118.166.0
R_R2(config-router)#exit
R_R2(config)#ip route
0.0.0.0 0.0.0.0 202.1.2.1
R_R2(config)#exit |
(C)
網路連線測試：(請匯入
屏蔽路由器防火牆_介面設定)
l
PC1：ping
192.168.100.1 [OK]
l
PC1：ping
120.118.166.1 [OK]
l
R_PC4：ping
192.168.1.2 [OK]
l
R_PC4：ping
192.168.100.1 [OK]
9-7-3
屏蔽路由器防火牆設定
(請匯入
屏蔽路由器防火牆_介面設定)

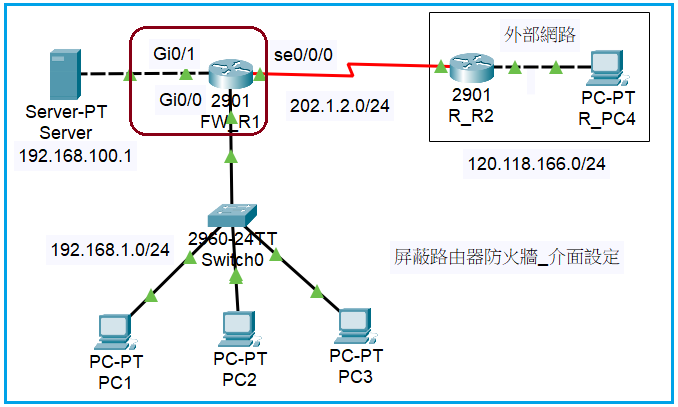

圖
9-17-9
屏蔽路由器網路-介面設定
(A)
屏蔽路由器規劃
在圖 9-17-8
屏蔽路由器網路中，『伺服主機』提供有
Web Server 與
FTP Server
等兩只伺服器，伺服器內存放公司重要資料，僅提供內部網路透過 http
與 ftp
存取，其餘服務部口皆禁止進入，但為了方便管理提供
PC1 (192.168.1.1) 工作站可執行
ping 命令探索該主機，內部資源規劃如下：
(A) FW_R1防火牆規劃：
對FW_R1
路由器
Gi0/0 (192.168.1.254)
管制內部伺服器的存取限制：
1.
允許來源是
192.168.1.0 網路的主機可存取
192.168.100.1:80 (伺服主機:
Web Server)。
2.
允許來源是
192.168.1.0 網路的主機可存取
192.168.100.1:22, 23 (伺服主機:
FTP Server)。
3.
允許
192.168.1.1主機測試(ping)
192.168.100.1。
(B)
防火牆規劃：(FW-ACL)
FW-ACL
條件：屏蔽路由器
FW_R1 (Gi0/0)
管制存取資料中心的資源：
|
FW_R1
(Gi0/0)
外部路由器：FW-ACL |
|
編號 |
Permit/
deny |
封包類型 |
來源 |
目的 |
方向 |
備註 |
|
IP |
port |
IP |
port |
|
1 |
permit |
tcp |
192.168.1.0/24 |
any |
192.168.100.1 |
80 |
out |
www |
|
2 |
permit |
tcp |
192.168.1.0/24 |
any |
192.168.100.1 |
20, 21 |
out |
ftp |
|
3 |
permit |
icmp-echo |
192.168.1.1 |
any |
192.168.100.1 |
|
out |
ping |
(B)
設定
FW-ACL
防火牆規則
█
由 FW_R1
路由器上設定：
|
FW_R1>en
FW_R1#config ter
FW_R1(config)#ip
access-list extended FW-ACL
FW_R1(config-ext-nacl)#permit
tcp 192.168.1.0 0.0.0.255 host 192.168.100.1 eq www
FW_R1(config-ext-nacl)#permit
tcp 192.168.1.0 0.0.0.255 host 192.168.100.1 eq ftp
FW_R1(config-ext-nacl)#permit
icmp host 192.168.1.1 host 192.168.100.1 echo
FW_R1(config-ext-nacl)#deny
ip any any
FW_R1(config-ext-nacl)#exit
FW_R1(config)#
|
█
顯示 FW-ACL
與嵌入介面(Gi0/1)：
|
FW_R1(config)#do show
access-list FW-ACL
Extended IP access list FW-ACL
permit tcp 192.168.1.0 0.0.0.255 host 192.168.100.1
eq www
permit tcp 192.168.1.0 0.0.0.255 host 192.168.100.1
eq ftp
permit icmp host 192.168.1.1 host 192.168.100.1 echo
deny ip any any
FW_R1(config)#int
Gi0/1
FW_R1(config-if)#ip
access-group FW-ACL out
FW_R1(config-if)# |
(C)
測試防火牆功能：
(請匯入：屏蔽路由器防火牆_設定完成.pkt)
█
測試 Web
Server：
1.
由
PC1(192.168.1.1) => Web Browser
進入：http://192.168.100.1。[OK]
2.
由
R_PC4(120.118.166.1) => Web Browser
進入：http://192.168.100.1
[失敗]
█
測試 FTP
Server：(帳號：cisco、密碼：cisco)
1.
由
PC3(192.168.1.1) 測試
fpt (192.168.100.1)連線：[OK]
|
C:\>ftp 192.168.100.1
Trying to connect...192.168.100.2
Connected to 192.168.100.2
220- Welcome to PT Ftp server
Username:cisco
331- Username ok, need password
Password: [cisco]
230- Logged in
(passive mode On)
ftp> |
2.
由
PC3(120.118.166.1) 測試
fpt (192.168.100.1) 連線：[失敗]
|
C:\>ftp 192.168.100.1
Trying to connect...192.168.100.2
|
█
測試 Ping
連結：
1.
由
PC1(192.168.1.1) 進入
Command Prompt：
|
C:\>ping 192.168.100.1
[OK] |
2.
由
PC2(120.118.166.1) 進入
Command Prompt：
|
C:\>ping 192.168.100.1
[NO、無法連線] |
|
